EN : This really is easy portable audio amplifier circuit. This circuit built based on IC TEA2025 which is a monolithic integrated audio amplifier in a 16-pin plastic dual in line package developed by UTC. Circuit has Internal Thermal Protector. It is designed for portable cassette players and radios. You can also use it as your PC Audio Amplifier.
RUS: Это действительно легкий портативный аудио схема усилителя. Эта схема построена на базе микросхемы TEA2025, который является монолитной интегральной звукового усилителя в 16-выводном пластиковом двойную линию в пакет разработан UTC. Микросхема имеет внутренней тепловой защиты. Он предназначен для портативных плееров кассета и радио. Вы можете также использовать его в качестве усилителя Audio PC.

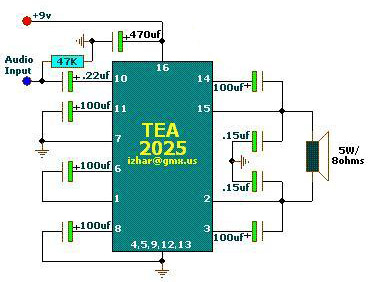

Here for mono audio input output (bridge).
Stereo per channel
VCC=9V; RL=4 ohm/3WVCC=9V; RL=8 ohm/2WBridge ApplicationVCC=9V; RL=8 ohm/5WVCC=9V; RL=4 ohm/8WSupply Voltage min = DC3v @ 500mASupply Voltage max = DC12v @ 500mASupply Voltage recommended = DC9v @500mA
